Máquina de enrolar folhas de transformadores de resina fundida com comando PLC
Máquina de enrolar folhas de transformadores de resina fundida com comando PLC
Especificações
Número do modelo :
BRJ800
Local de origem :
China
Quantidade mínima de encomenda :
1 conjunto
Condições de pagamento :
T/T, L/C
Capacidade de abastecimento :
100 conjuntos por ano
Tempo de entrega :
45 dias
Detalhes da embalagem :
Embalagem em condições de navegar
Nome do produto :
máquina de enrolamento da folha do transformador
Utilização :
bobina de enrolamento da folha
Espessura da folha do Cu :
0,2 ~ 2.0mm
Espessura da folha de alumínio :
0,3 ~ 3.0mm
Largura máxima da folha :
800 mm
Cor da máquina :
como pedido
Motor de enrolamento :
11 kW
Velocidade de enrolamento :
20rpm
Descrição

Máquina de enrolar folhas de transformadores de resina fundida com comando PLC





Dinscriçãode tMáquina de enrolar folhas ransformerBRJ800



A máquina de enrolar folhas de transformador automático BRJ800 é uma enroladora de folhas especial, que pode ser usada para enrolar folhas de alumínio do condutor ou folhas de cobre do condutor para fazer bobinas de transformadores de tipo seco.Este modelo da máquina de enrolar folhas de transformador está equipado com um descoilador de folha e dois descoiladores de papel de isolamento, o que faz com que a máquina de enrolar folhas possa enrolar uma camada de folha e uma ou duas camadas de papel isolante ao mesmo tempo.a máquina de enrolar folhas de transformador está equipada com um cortador de rolos para cortar folhas de condutor após terminar o enrolamentoCom uma tela sensível ao toque e HMI, a máquina de enrolar folhas de transformador pode ser operada facilmente.





Detalhes rápidos da máquina de enrolar folhas de transformadorBRJ800



1) Um descolador de folha

2) Dois descoilers de papel isolante

4) Alimentadores de tiras de enchimento final

5) Sistema de limpeza

6) Sistema de desburo

7) Sistema de alinhamento das bordas

8) Unidade de solda automática





TécnicopArametrosde máquina de enrolar folhas de transformadorBRJ800



As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ800 são mostradas abaixo, no entanto, a máquina também pode ser fabricada conforme solicitado.



Largura da folha: 200 ~ 800 mm
Forma da bobina acabada: oval, circular e retangular
Material de abastecimento OD.: 1,000 mm
Identificação do material de abastecimento: 500 mm
Número do descolador de folha: 1 por cento
Comprimento do descolador de folha: 850 mm
Distância de expansão do descolador de folha: Ø420 ~ 520 mm
Tamanho do eixo de enrolamento: 80 × 80 × 1150 mm
Cortador: Tesoura de disco elétrica
Número do descolador de isolamento: 2 peças
Material de isolamento máximo: Ø400 mm
Identificação do material isolante: Ø75 mm
Largura máxima do material isolante: 850 mm
Sistema de alinhamento da borda: Sensores fotoelétricos
Sistema de controlo: PLC
Interface do utilizador: 10 polegadas (254 mm) de tela sensível ao toque
Número de voltas: 0 ~ 9999.9
Potência de enrolamento: 11 kW
Velocidade de enrolamento: 0 ~ 20 rpm



Máquina de enrolar folhas de transformadores de resina fundida com comando PLC

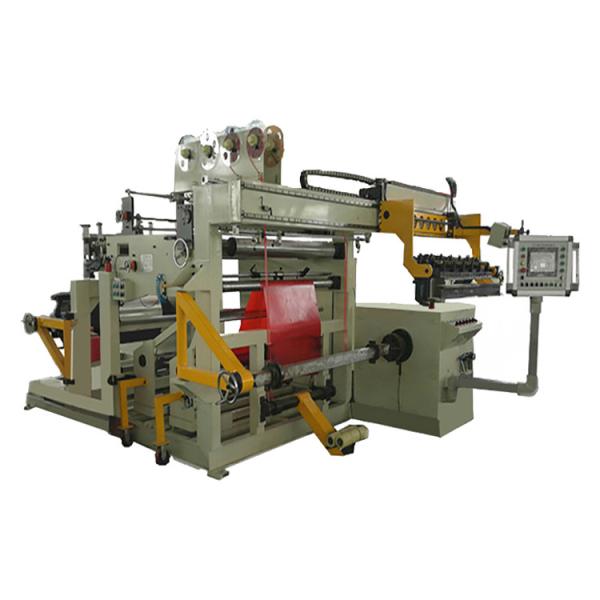

Figura 1: Visão frontal da máquina de enrolar folhas de transformador BRJ800



Máquina de enrolar folhas de transformadores de resina fundida com comando PLC

Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ800



Máquina de enrolar folhas de transformadores de resina fundida com comando PLCMáquina de enrolar folhas de transformadores de resina fundida com comando PLCMáquina de enrolar folhas de transformadores de resina fundida com comando PLCMáquina de enrolar folhas de transformadores de resina fundida com comando PLC

Máquina de enrolar folhas de transformadores de resina fundida com comando PLCMáquina de enrolar folhas de transformadores de resina fundida com comando PLCMáquina de enrolar folhas de transformadores de resina fundida com comando PLCMáquina de enrolar folhas de transformadores de resina fundida com comando PLC
