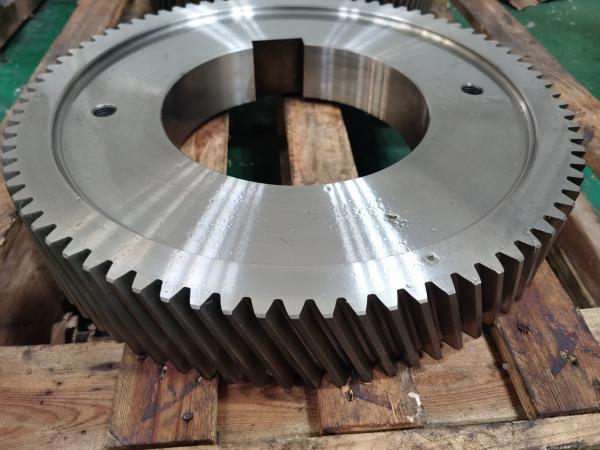

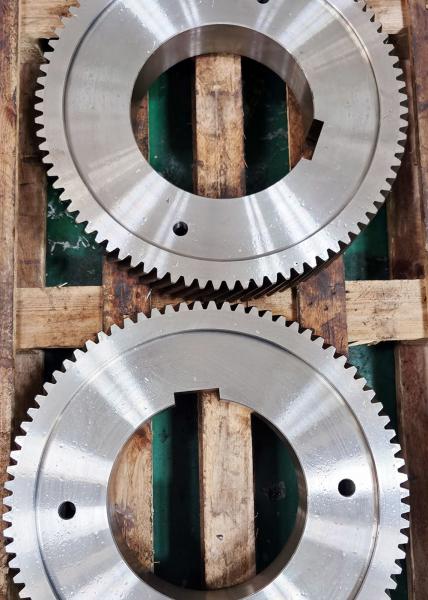

8 engrenagens cortadas helicoidais do ISO 6-7 helicoidal da engrenagem do módulo único
8 engrenagens cortadas helicoidais do ISO 6-7 helicoidal da engrenagem do módulo único
8 engrenagens cortadas helicoidais do ISO 6-7 helicoidal da engrenagem do módulo único
8 engrenagens cortadas helicoidais do ISO 6-7 helicoidal da engrenagem do módulo único
Especificações
Number modelo :
HG22082607
Lugar de origem :
China
MOQ :
1 parte
Termos do pagamento :
L/C, T/T, Western Union, D/P
Capacidade da fonte :
1000 partes/mês
Prazo de entrega :
50 dias
Detalhes de empacotamento :
Caixa da madeira compensada
Materiais :
AISI 4140
Tratamento térmico :
Indução Hardenig
Largura da cara :
55
Descrição

Engrenagens de transmissão personalizadas 8 módulos engrenagens de hélice única para caixa de engrenagens

1) Descrição dos engrenagens helicoidais



A engrenagem helicoidal é uma versão melhorada das engrenagens de esporão.



Os dentes desta engrenagem estão inclinados em um ângulo chamado ângulo de hélice.



Esta inclinação ajuda a tomar o impulso axial em uma direção, melhora a área de contato como o comprimento dos dentes



É maior em engrenagem helicoidal comparado com a mesma largura de espinho.



2) Principais dados técnicos dos artes helicoidais





a) A descrição da inclinação circular é a mesma com os engrenagens de espinhos.



b) O passo circular normal é a distância entre os mesmos pontos dos dentes adjacentes na superfície do diâmetro do passo na direcção normal.



c) A inclinação do diâmetro de uma engrenagem helicoidal é a mesma que a das engrenagens espinhosas. É a razão entre o número de dentes e o diâmetro.



d) A inclinação do diâmetro normal é a inclinação do diâmetro na superfície normal das engrenagens helicoidais.



e) O passo axial é também a distância entre os mesmos pontos nos dentes adjacentes, medidos na direcção axial da superfície de passo.



Produtos Engrenagens helicoidais
Feito sob medida √
Tipo de perfil de engrenagem Engrenagem cilíndrica
Fabricação de engrenagens dentárias Reboque de engrenagens e moagem de engrenagens
Moagem de Dentes de Engrenagem √
Módulo (M) 8
Número de dentes (Z) Costumes
Ângulo de pressão (α) 20°
Ângulo da hélice (β) 15°
Grau de precisão dos dentes Grau ISO 6-7
Tratamento térmico Carburizantes
Dureza da superfície 58-62 HRC



CODE DE CALORES DE AÇO CONVERSAÇÃO
CHINA/Grécia ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
