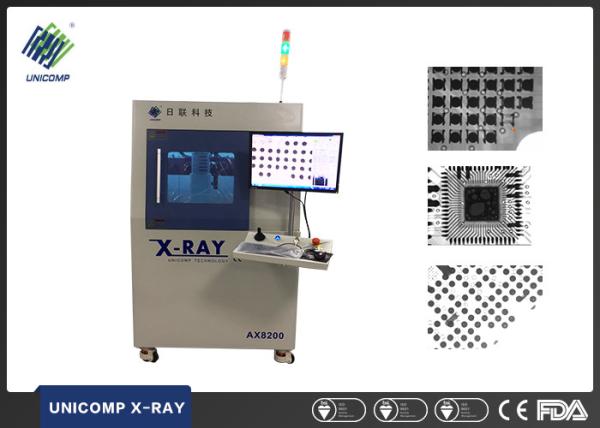

Consumo de potência do sistema AX8200 0.8kW da máquina da inspeção do semicondutor BGA X Ray do EMS
Consumo de potência do sistema AX8200 0.8kW da máquina da inspeção do semicondutor BGA X Ray do EMS
Especificações
Número de modelo :
AX8200
Lugar de origem :
China
MOQ :
1SET
Termos do pagamento :
T / T, L / C
Capacidade da fonte :
300 conjuntos por mês
Tempo de entrega :
30 DIAS
Detalhes de empacotamento :
Caso de madeira, impermeável, anticolisão
nome :
Máquina da inspeção de BGA X Ray
Aplicação :
SMT, EMS, BGA, eletrônica, CSP, diodo emissor de luz, microplaqueta de aleta, semicondutor
Max.Power :
8w
Escapamento do raio X :
< 1uSv="">
monitor :
22" LCD
Consumo de Energia :
0.8kw
Descrição

Sistema AX8200 da máquina da inspeção do semicondutor BGA X Ray do EMS





Características:


tubo de raio X do ● 100KV 5μm, intensificador de imagem com a câmera mega do CCD de 2 pixéis.


Os controles de movimento do ● incluem: movimento da inclinação de ±60°, de tabela de X/Y movimento mais o tubo da linha central de Z e movimento do detector.


sistema do processamento de imagens da Multi-função DXI do ●


Função de programação do ● X/Y para rotinas da inspeção da imagem múltipla


Área de carga máxima 510mm x 420mm do ●, área máxima 435 x 385mm da detecção com ampliação do sistema de ~300X.



Artigo

Definição

Especs.

Parâmetros de sistema

Tamanho

1080 (L) x1180 (W) x1730 (H) milímetro

Peso

1150kg

Poder

220AC/50Hz

Consumo de potência

0.8kW

Tubo de raio X

Tipo

Fechado

Max.Voltage

90kV/100kV

Max.Power

8W

Tamanho de ponto

5μm

Sistema do raio X

Intensificador

4" intensificador de imagem

Monitor

22" LCD

Ampliação do sistema

600x

Região da detecção

Tamanho de Max.Loading

510mm x 420mm

Área de Max.Inspection

435mm x 385mm

Escapamento do raio X

< 1uSv="">



Procedimentos de testes automáticos completos de BGA

1. Um clique do rato simples que programa sem a necessidade para a intervenção do operador na lata do componente detecta cada BGA automaticamente.

2. O teste automático de BGA, verifica exatamente a ponte, a soldadura, a soldadura fria e a relação vaga de BGA.

3. Resultados da análise repetíveis do teste automático de BGA controles de processos

4. Os resultados da análise serão indicados na tela e podem ser output a Excel para facilitar a revisão e a arquivística

Programação do NC

a operação simples dos cliques do rato 1.A redige procedimentos de teste

a fase 2.The pode ser X, posicionamento do diretor de Y; Posicionamento do tubo e do detector Z de raio X.

tensão e corrente do ajuste 3.Software

ajustes 4.Image: brilho, contraste, auto ganho e exposição

o usuário 5.The pode ajustar o tempo da pausa do interruptor do programa

o sistema 6.Anti-collision pode encontrar a inclinação máxima e observar objetos


Imagens da inspeção:
