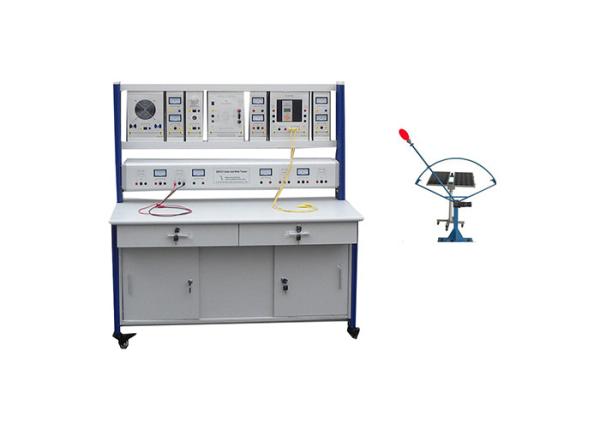

Treinamento solar fotovoltaico 600W da instalação do painel solar de sistema de treinamento das energias eólicas
Treinamento solar fotovoltaico 600W da instalação do painel solar de sistema de treinamento das energias eólicas
Especificações
Number modelo :
ZM2119B
Lugar de origem :
China
MOQ :
1 GRUPO
Termos do pagamento :
L/C, T/T, Western Union
Capacidade da fonte :
5000 grupos pelo ano
Prazo de entrega :
45 dias
Detalhes de empacotamento :
caixa da madeira compensada
Função :
Fora instrutor fotovoltaico da grade para a faculdade, universidade
Modelo :
ZM2119B
dimensão :
3.2CBM
Peso :
230kgs
Material :
Alumínio
Cor :
Cinza
Descrição
Equipamento de treino renovável fotovoltaico do equipamento de laboratório da energia renovável do painel de ZM2119B

1 introdução

1,1 vista geral

Este sistema de formação simula o programa demonstrativo solar gera o processo da eletricidade, permite estudantes de aprender
solar gerencia a eletricidade. O painel da energia solar é conduzido pelo alogenuro alto do metal do poder do trabalho. Este instrutor
cultive estudantes entregam na capacidade, ele é apropriado para projetar a universidade, Instituto de formação, escolas técnicas.

1,2 característica

(1) este instrutor para usar a estrutura de alumínio da coluna, com medidores integrados internos da medida, lá é rodas universais na parte inferior, ele é fácil de mover-se.

(2) pode fazer muito o circuito da experiência e os componentes, estudantes podem combiná-los ao circuito diferente, fazem
experiências diferentes e índice de formação.

bancada do treinamento (de 3) com sistema de proteção da segurança.

Capacidade 2

(1) grupo da geração da energia solar: o grupo inteiro toma a estrutura de alumínio, painel fotovoltaico pode ser ajustado, a dimensão 1400*700*1500mm (L*W*H)

(2) condição do trabalho:

Temperature-10~+40℃ Temperature≤80℃

Ar do ambiente: nenhum ar da corrosibilidade, nenhum ar do combustível, nenhuma grande quantidade de poeira condutora

Introdução de 3 sistemas

Este sistema pode ser dividido a quatro porções: sistema da produção de eletricidade fotovoltaico, sistema de controlo, inversor
sistema. O sistema de controlo consiste no controlador fotovoltaico e controlador do seguimento. O sistema do inversor é
feito do inversor da frequência e da unidade de carga.

1. Sistema da produção de eletricidade fotovoltaico: este sistema usa 2 partes de placa da energia 30W solar,
Você pode conectar em série ou paralelamente de acordo com a pressão de sistema diferente. Simule o grupo claro solar
consista no alogenuro de dois metais, ele pode ajustar a posição relativa com placa fotovoltaico, para simular solar
posição clara, e demonstração. Grupo da bateria: consiste em 2 de 12V/40AH do selo partes do grupo da bateria, você
pode paralelizar para conectar o uso como 12V200AH o sistema, você pode igualmente conectar em série como o sistema 24V/100AH,
e compreenda profundamente a bateria.

2. Caixa de suspensão do controlador: esta caixa de suspensão usa o tipo industrial controlador do carregador, ele pode controlar o gerador fotovoltaico para carregar na bateria. Com placa de exposição do LCD, você pode verificar
o parâmetro técnico do sistema e pode ajustar-se pelos senhores mesmos. É com impedir a sobrecarga, sobre atual

3. Caixa de suspensão do inversor: adote a tensão 12V/24V inteligente reconhecem o inversor da frequência, voltageis da saída
AC220V, continuamente poder do trabalho é 600W, poder máximo do trabalho é 1000W. Efficiency>90% giratório, baixo
alarme automático da tensão.

4. Caixa do medidor: indica a tensão do gerador, corrente do gerador, tensão de carga, corrente de carga, inversor
tensão, inversor atual no tempo real.

5. Caixa de suspensão da carga terminal: contém a ampola incandescente, de poupança de energia, para a carga
C.A. do teste 220V atual do inversor.

3,2 bancada de formação

Posse de alumínio de formação da estrutura da coluna do uso da bancada, com rodas universais no fundo, duas rodas
seja com freio, você pode mover-se e fixar como seu gosto. A espessura Desktop é placa do alto densidade de 25mm,
a superfície com anti tratamento de alta temperatura, equipe-se com a porta três, com duas gavetas, a estrutura é
bonito.

3,3 painel de controle do poder

(1) tensão, indicador de saída atual

(2) equipam-se com o indicador de poder, terminal de saídas de potência da segurança.

(3) interno com fonte da alimentação CA, com procurar um caminho mais curto a função da proteção.

3,4 equipe componentes

(1) caixa de suspensão do controlador 1 parte

(2) caixa de suspensão do inversor 1 parte

caixa de suspensão da caixa do medidor (de 3) 1 parte

(4) caixa de suspensão da carga terminal 1 parte

(5) eas elétricos do cabo 25 da conexão da segurança de 4mm

(6) grupo da ferramenta 1 do eletricista

(7) multímetro digital 1 ea

(8) illuminometer leve solar

(9) compasso portátil

Lista de 4 experiências

(1) teste da característica da bateria:

1) parâmetro técnico da eletricidade

2) A bateria conecta em série e paralela

(2) experiência do controlador da carga:

1) conecte a experiência inversed da proteção

2) Proteção do controlador na sobrecarga da bateria

3) Proteção do controlador na bateria sobre o descarregamento da experiência

4) Anti experiência da carga reversa

(3) experiência de geração fotovoltaico do sistema da eletricidade

(4) experiência de controle de carregamento fotovoltaico

experiência do teste do poder do trabalho do gerador (de 5)

(6) experiência fotovoltaico do teste da tensão do circuito aberto da bateria

(7) a bateria fotovoltaico procura um caminho mais curto a experiência atual do teste

(8) experiência fotovoltaico do teste do poder do trabalho da bateria

(9) para testar a experiência máxima diferente do teste da bateria fotovoltaico sob a iluminação diferente

(10) experiência fotovoltaico da característica da saída da bateria

(11) experiência fotovoltaico do princípio de controle do carregamento de bateria

(12) experiência do carregamento reverso da bateria fotovoltaico anti

(13) bateria fotovoltaico para conectar em série e paralelizar a experiência

experiência do princípio básico do inversor (de 14)

(15) experiência simples do teste da forma de onda da saída do inversor

(16) bateria fotovoltaico para conectar em série e paralelamente experiência

experiência do princípio básico do inversor (de 17)

(18) experiência simples do teste da forma de onda da saída do inversor

experiência da carga de C.A. da movimentação de poder do inversor (de 19)

(20) experiência complementar do perseguidor da energia solar
