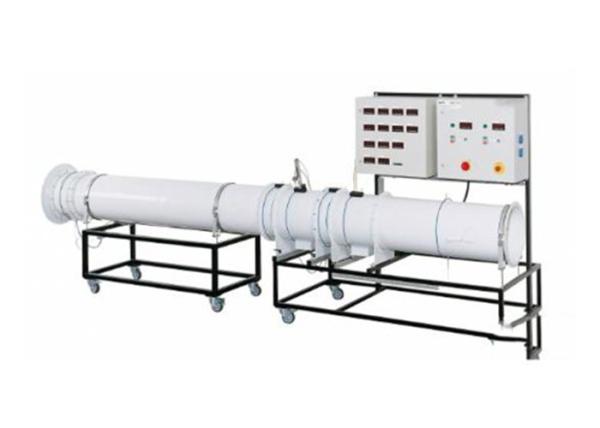

Equipamento de ensino técnico do equipamento SR215 educacional fã axial de duas fases

1. Descrição

Os fãs axiais são conectados em série nas plantas para aumentar a pressão. Na teoria, conectar dois fãs dobra em série o aumento da pressão.

O instrutor permite a investigação de um fã axial de duas fases. Um dispositivo de medição é usado para determinar a distribuição da pressão e da velocidade.

O instrutor inclui uma seção de medição com os dois fãs axiais idênticos. O contorno com cuidado fornecido do bocal e um straightener do fluxo na entrada de ar para assegurar uma distribuição uniforme da velocidade com pouca turbulência na seção de medição. Os rotores são equipados com as lâminas ajustáveis individuais para mudar o ângulo que o filtro é equipado com os sistemas da aleta de guia da tomada. Os mecanismos do guia reorientam o impulso angular da saída no sentido axial e permitem um aumento na pressão. Uma curvatura de tubulação pode opcionalmente ser instalada para girar o fluxo na tomada da seção de medição. Um dos fãs pode ser removido da seção de medição de modo que o fã restante possa ser estudado na operação individual.

O caudal é medido através de um bocal da entrada.

2. Detalhes técnicos

Especificação

investigue o fã axial de duas fases

configuração idêntica de 2 fãs da único-fase em série ou operação individual

lâminas individualmente ajustáveis

fãs ambos com velocidade variável através do conversor de frequência

straightener fluxo-aperfeiçoado do bocal e do fluxo para liso, fluxo da baixo-turbulência

o fluxo de ar na seção da tubulação pode ser ajustado através da válvula de regulador de pressão

curvatura de tubulação opcional na tomada para a deflexão do fluxo

dispositivo de medição com ponta de prova do três-furo para determinar a pressão diferencial no sistema da aleta do rotor e de guia

sensores para a pressão e a temperatura rio acima e rio abaixo de cada fã

caudal volumétrico medido através do bocal da entrada

Dados técnicos

2 fãs

saída avaliado de motor de movimentação: 3,45kW

diferença máxima da pressão: 798Pa

velocidade: 0… 2850min-1

ângulo de lâmina ajustável até 39°

Diâmetro interno de medição da seção: 400mm

Escalas de medição

temperatura: 0… 100°C

pressão diferencial: ±25mbar

posição radial da ponta de prova: 100… 200mm

400V, 50Hz, 3 fases

400V, 60Hz, 3 fases

Arranje a entrega no prazo de 45 dias após recepção do pagamento.

Veja por favor abaixo da foto para pacote detalhado.
