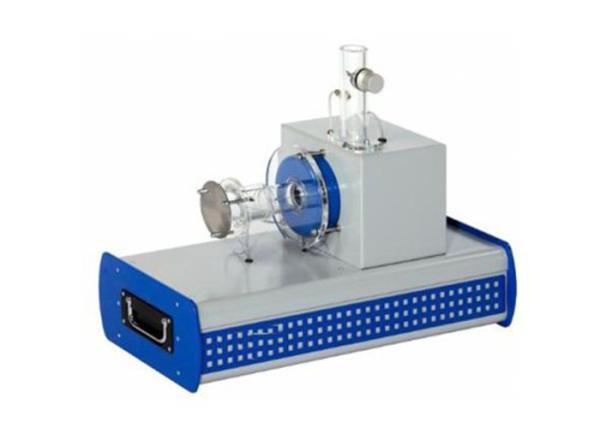

Experiências de ensino técnicas do equipamento do equipamento SR292 educacional com um compressor radial
1. Descrição
Os compressores radiais são usados para comprimir gás. O meio é tirado dentro axialmente ao eixo da movimentação pela rotação do rotor e corre através do rotor que gerencie na alta velocidade. Por meio da força centrífuga, o meio é acelerado para a borda exterior e comprimido desse modo.
A unidade experimental fornece as experiências básicas para conhecer o comportamento de funcionamento e as variáveis características importantes de compressores radiais.
caracteriza um compressor radial de duas fases com velocidade variável através de um conversor de frequência, de uma tubulação da entrada e de uma tubulação da entrega. As tubulações da entrada e da entrega são transparentes. Uma placa protetora colocada na frente da entrada da tubulação da entrada impede que os objetos maiores estejam tirados dentro ou a obstrução da abertura da entrada. O fluxo de ar é ajustado por uma válvula de regulador de pressão na extremidade da tubulação da entrega.
A unidade experimental é cabida com os sensores para a pressão, a temperatura e a velocidade. O caudal determinated através da medida da pressão diferencial no bocal da entrada.
2. Detalhes técnicos
Especificação
Comportamento de funcionamento e de funcionamento de um compressor radial
Compressor radial de duas fases com motor de movimentação
Velocidade variável através do conversor de frequência
Tubulações transparentes da entrada e da entrega
Válvula de regulador de pressão para ajustar o fluxo de ar na tubulação da entrega
Placa de proteção na entrada de ar para fluxo de ar imperturbado
Determinação do caudal
Exposição de pressões diferenciais, caudal, velocidade, consumo da corrente elétrica e saídas de potência, temperaturas e eficiência hidráulicas
Devido à instrumentação microprocessador-baseada integrada nenhum dispositivo adicional com fiação sujeita a erros é exigido
Dados técnicos
Tubulação da entrada
Diâmetro interno: 44mm
Tubulação da entrega
Diâmetro interno: 34mm
Compressor radial de duas fases
Consumo de potência: 1000W
Velocidade: 1000… 16000min-1
Caudal volumétrico máximo: 180m3/h
Diferença máxima da pressão: 235mbar
Escalas de medição
Pressão diferencial (fase 1/fase 2): 0… 350mbar
Caudal: 0… 120m3/h
Temperatura: 2x 0… 100°C
Velocidade (compressor): 0… 21000min-1
Consumo da corrente elétrica: 0… 1000W
230V, 50Hz, 1 fase
230V, 60Hz, 1 fase; 120V, 60Hz, 1 fase
UL/CSA opcional


Detalhes e garantia do produto

Nós fornecemos pancadinhas de reposição apropriadas de acordo com a exigência da experiência, nossos produtos tomamos a estrutura de alumínio, estrutura de suspensão de alumínio e plástica da dimensão do papel A4 de caixa.

Nós fornecemos 3 anos de tempo da garantia.

Empacotamento & entrega

Detalhes do pacote: espuma plástica plástica de film+ + caixa da madeira compensada com pálete, e para a dimensão do equipamento menos do que 1CBM, nós fornecemos a caixa fina plástica plástica de film+ foam+.

Arranje a entrega no prazo de 45 dias após recepção do pagamento.

Veja por favor abaixo da foto para pacote detalhado.
