1. Poder à espera:                           200,0 quilowatts

2.Engine fazem & modelam:        Perkins 1306-E87TA300

modelo 3.Alternator:                          LL5014H

4. tipo do interruptor:                 3 Polo MCCB

5.Class:                                       ISO 8528 G2

relação 6.Compression:                         16.9:1

7.Displacement: l (cu.in)                 8,7 (530,9)

8.Bore/Stroke: milímetro (dentro)            116,6 (4,6)/135,9 (5,4)

9.Moment da inércia: quilograma do ² de m (libra. no ²)    1,54 (5266)

10.Dimensions (mm*in):   2960 (116,5) *1003 (39,5) *1718 (67,6)

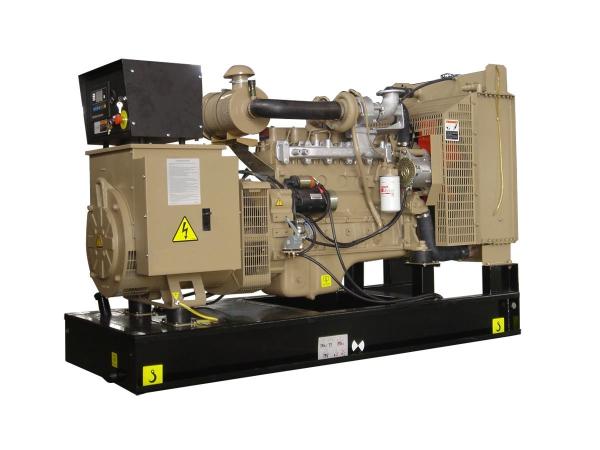

3 Polo MCCB 250kVA Perkins Diesel Generator, P250HE

• Refira definições das avaliações na página 4.

           Avaliações em 0,8 fatores de poder.

P230H / P250HE

Dados técnicos do motor

Dados físicos

Fabricante:                                            Perkins

Modelo:                                                1306-E87TA300

No. dos cilindros/alinhamento:                6/na linha

Ciclo:                                                       Curso 4

Indução:                          A carga de avião a avião Turbocharged esfriou

Método refrigerando:                             Governo da água

Tipo:                                              Governo eletrônico

Classe:                                                 ISO 8528 G2

Relação de compressão:                             16.9:1

Deslocamento: l (cu.in)                     8,7 (530,9)

Furado/curso: milímetro (dentro)                  116,6 (4,6)/135,9 (5,4)

Momento de inércia: quilograma do ² de m (libra. no ²)      1,54 (5266)

Sistema elétrico do motor:

- Tensão/terra:                                24/Negative

- Carregador de bateria ampères:                         45

Peso: quilograma (libra)

- Seco:                                                   671 (1479)

- Molhado:                                                  698 (1539)

Sistema de ar                                                    50 hertz                                                                            60 hertz

Tipo do filtro de ar:                         Combustão substituível do elemento

Fluxo de ar:

³ /min de m (cfm)

- Apoio:                                                  16,9 (597)                                                                     23,5 (830)

- Principal:                                                      17,6 (622)                                                                     24,0 (848)

Entrada máxima do ar de combustão

Limitação: kPa (em H2O)                        6,2 (24,9)                                                                     6,2 (24,9)

Fluxo de ar refrigerando do radiador:

³ /min de m (cfm)                                       324,0 (11442)                                                               414,0 (14620)

Limitação externo a

Fluxo de ar refrigerando: Pa (em H2O)                  125 (0,5)                                                                     125 (0,5)

Sistema de refrigeração                                           50 hertz                                                                             60 hertz

Capacidade de sistema de refrigeração:

l (E.U. galão)                                                  39,8 (10,5)                                                                   39,8 (10,5)

Tipo da bomba de água:                                                                         Centrifugador

O calor rejeitou para molhar & o óleo lubrificante: quilowatt (BTU/MIN)

- Apoio:                                               101,3 (5761)                                                                118,6 (6745)

- Principal:                                                     93,8 (5334)                                                                109,2 (6210)

Irradiação térmica à sala:

quilowatt (BTU/MIN)

- Apoio:                                                 58,5 (3327)                                                                   66,8 (3799)

Capacidade de sistema de refrigeração:

l (E.U. galão)                                                  39,8 (10,5)                                                                    39,8 (10,5)

Tipo da bomba de água:                                                                                  Centrifugador

O calor rejeitou para molhar & o óleo lubrificante: quilowatt (BTU/MIN)

- Apoio:                                                101,3 (5761)                                                               118,6 (6745)

- Principal:                                                      93,8 (5334)                                                               109,2 (6210)

Irradiação térmica à sala:

quilowatt (BTU/MIN)

- Apoio:                                                   58,5 (3327)                                                                66,8 (3799)

Desempenho                                                50 hertz                                                                            60 hertz

Velocidade de motor: RPM                                    1500                                                                            1800

Poder bruto do motor: quilowatt (cavalos-força)

- Apoio:                                                    224,0 (300,0)                                                           242,5 (325,0)

- Principal:                                                        205,5 (276,0)                                                           223,5 (300,0)

BMEP: kPa (libras por polegada quadrada)

- Apoio:                                                  2058,0 (298,5)                                                         1857,0 (269,3)

- Principal:                                                      1888,0 (273,9)                                                         1711,0 (248,2)

Poder regenerative: quilowatt                              20,8                                                                              28,6

sistema das LubriCAT-partes-partsion

Tipo do filtro de óleo:                                                       Rotação-em, fluxo completo

Capacidade total l do óleo (E.U. galão):                                    26,4 (7,0)

Bandeja de óleo l (E.U. galão):                                                      22,7 (6,0)

Tipo do óleo:                                                               API CG4 15W-40

Método refrigerando:                                                           Água

Sistema de combustível:

Tipo do filtro de combustível:                                                   Substituível

Combustível recomendado elemento:                     Classe A2 diesel

Consumo de combustível: l/hr (E.U. gal/hr)

110%              100%               75%                50%

Carga               Carga               Carga               Carga

P230H

Sistema de exaustão                                          50 hertz                                                                            60 hertz

Tipo do silenciador:                                                                                       Nível 1

Modelo do silenciador & Qty:                                                  Gota de pressão de SD100 (1) transversalmente

Sistema do silenciador: kPa (no hectograma)                 8,70 (2,569)                                                             8,70 (2,569)

Redução de ruído do silenciador

Nível: DB                                                         12                                                                                  10

Máximo Permissível Para trás

Pressão: kPa (dentro. Hectograma)                            10,7 (3,2)                                                                     10,7 (3,2)

Fluxo do gás de exaustão: ³ /min de m (cfm)

- Apoio:                                                 44,5 (1572)                                                                 58,1 (2052)

- Principal:                                                     45,9 (1621)                                                                  59,2 (2091)

Temperatura do gás de exaustão:  °C (°F)

³ /min de m (cfm)

- Apoio:                                                     508 (946)                                                                    447 (836)

- Principal:                                                         480 (895)                                                                    431 (808)

50 hertz         52,6 (13,9)      48,7 (12,9)       37,6 (9,9)        26,8 (7,1)

60 hertz         61,4 (16,2)      55,3 (14,6)      41,1 (10,9)       29,3 (7,7)

P250HE

50 hertz                                52,6 (13,9)      40,4 (10,7)       28,6 (7,6)

60 hertz                                61,4 (16,2)      45,0 (11,9)       31,5 (8,3)

(baseado no combustível diesel com uma gravidade específica de 0,85 e na conformação a BS2869, classe A2)

P230H / P250HE

Dados de desempenho do alternador

Reactances mostrado é aplicável aprontar avaliações

• Baseado no mergulho da tensão de 30%. O motor melhorado que começa a capacidade está disponível com o gerador de ímã permanente opcional ou a excitação de AREP.

** Com o gerador de ímã permanente opcional ou a excitação de AREP.

Dados técnicos do alternador

P230H / P250HE

Dados técnicos

3 avaliações e desempenhos da fase em 50 hertz, 1500 RPM

3 avaliações e desempenhos da fase em 60 hertz, 1800 RPM

Definições

Avaliação à espera

Estas avaliações são aplicáveis para fornecer a corrente elétrica contínua (na carga variável) no caso de uma falha de energia de serviço público. Nenhuma sobrecarga é permitida nestas avaliações. O alternador neste modelo é avaliado contínuo máximo (como definido em ISO 8528-3).

Avaliação principal

Estas avaliações são aplicáveis para fornecer a corrente elétrica contínua (na carga variável) no lugar do poder comercialmente comprado. Não há nenhuma limitação às horas de operação anuais e este modelo pode fornecer o poder da sobrecarga de 10% para 1 hora em 12 horas.

Condições de referência padrão

Nota: Condições de referência padrão 27°C (80°F) Temp da entrada de ar, 152.4m (500ft) A.S.L. humidade relativa de 60%. Dados de consumo do combustível na carga máxima com combustível diesel com gravidade específica de 0,85 e conformação a BS2869: 1998, classe A2.

Pesos e dimensões

Pesos: quilograma (libra)                                                             Dimensões: milímetro (dentro)

Dados gerais

Documentos

Um conjunto completo de manuais da operação e manutenção, de diagramas de fiação do circuito, e de folhetos de instrução encontrar da comissão/falha.

Gerando padrões ajustados

O equipamento encontra os seguintes padrões: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Garantia

Todo o equipamento leva a garantia do fabricante completo.
