1. Poder à espera:                                 28,0 quilowatts

2.Engine fazem & modelam:           Perkins 404C-22G2 HS

modelo 3.Alternator:                               LL1012P

4.Induction:                                  Aspirado naturalmente

método 5.Cooling:                          Governo da água

6.Type:                                       Governo mecânico

7.Class:                                            ISO 8528 G2

relação 8.Compression:                             23.3:1

9.Displacement: l (cu.in)                      2,2 (135,2)

10.Bore/Stroke: milímetro (dentro)               84,0 (3,3)/100,0 (3,9)

11.Moment da inércia: quilograma do ² de m (libra. no ²)    1,10 (3759)

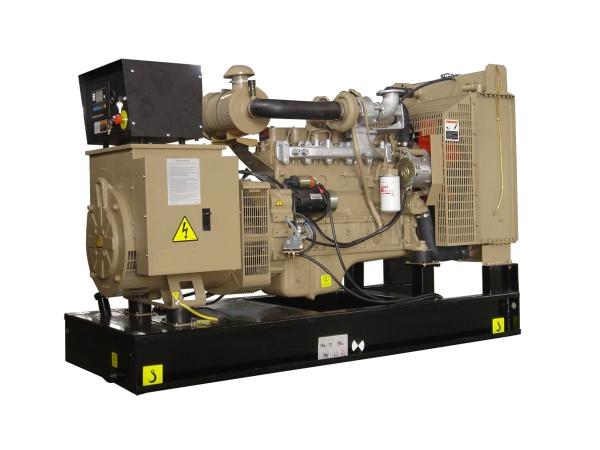

1500 RPM Perkins Engine Generator, 404C-22G2 HS

• Refira definições das avaliações na página 4.

Avaliações em 0,8 fatores de poder.

PH35E2

Dados técnicos do motor

Dados físicos

Fabricante:                                               Perkins

Modelo:                                                    404C-22G2 HS

No. dos cilindros/alinhamento:                        4/na linha

Ciclo:                                                          Curso 4

Indução:                                            Aspirado naturalmente

Método refrigerando:                                            Água

Tipo de governo:                                       Mecânico

Classe de governo:                                     ISO 8528 G2

Relação de compressão:                                      23.3:1

Deslocamento: l (cu.in)                              2,2 (135,2)

Furado/curso: milímetro (dentro)                         84,0 (3,3)/100,0 (3,9)

Momento de inércia: quilograma do ² de m (libra. no ²)               1,10 (3759)

Sistema elétrico do motor:

- Tensão/terra:                                     12/Negative

- Carregador de bateria ampères:                                   55

Peso: quilograma (libra)

- Seco:                                                        218 (481)

- Molhado:                                                       234 (517)

Sistema de ar                                     50 hertz                                                      60 hertz

Tipo do filtro de ar:                                                         Substituível

Fluxo do ar de combustão do elemento: ³ /min de m (cfm)

- Apoio:                                     2,9 (102)                                                       -

- Principal:                                                                                                              -

- Entrada máxima do ar de combustão

Limitação: kPa (em H2O)                                            6,4 (25,7)

- Fluxo de ar refrigerando do radiador: ³ /min de m (cfm)                 71,0 (2507)

- Limitação externo a

Fluxo de ar refrigerando: Pa (em H2O)                                      125 (0,5)

Sistema de refrigeração                            50 hertz                                                       60 hertz

Capacidade de sistema de refrigeração: l (E.U. galão)                              6,8 (1,8)

- Tipo da bomba de água:                                                   Centrifugador

O calor rejeitou para molhar o óleo do &Lube: quilowatt (BTU/MIN)

- Apoio:                                                                  33,5 (1905)

- Principal:                                                                               -

- Irradiação térmica à sala:

quilowatt (BTU/MIN)

- Apoio:                                                                   13,2 (751)

Sistema de refrigeração                            50 hertz                                                       60 hertz

Capacidade de sistema de refrigeração: l (E.U. galão)                              6,8 (1,8)

- Tipo da bomba de água:  Calor centrífugo rejeitado para molhar &

Óleo lubrificante: quilowatt (BTU/MIN)

- Apoio:                                  33,5 (1905)                                                      -

- Principal:                                                                                                               -

- Irradiação térmica à sala:

quilowatt (BTU/MIN)

- Apoio:                                    13,2 (751)                                                       -

Desempenho                                50 hertz                                                       60 hertz

Velocidade de motor: RPM                       3000

- Poder bruto do motor: quilowatt (cavalos-força)

- Apoio:                                  34,4 (46,0)

- Principal:

- BMEP: kPa (libras por polegada quadrada)

- Apoio:                             1242,0 (180,1)

- Principal:

- Poder regenerative: quilowatt             19,0

sistema das LubriCAT-partes-partsion

Tipo do filtro de óleo:                                                   Rotação-em, fluxo completo

Capacidade total l do óleo (E.U. galão):                                     10,6 (2,8)

Bandeja de óleo l (E.U. galão):                                                       8,9 (2,4)

Tipo do óleo:                                                              AP1CH4 15W-40

Método refrigerando:                                                           Água

Sistema de combustível

Tipo do filtro de combustível:                                 Elemento substituível recomendado

Combustível:                                                                     Classe A2 diesel

Consumo de combustível: l/hr (E.U. gal/hr)

110%              100%               75%                50%

Carga               Carga               Carga               Carga

-

50 hertz                 -                      -                       -                      -

60 hertz                 -                      -                       -                      -

PH35E2

50 hertz                                 10,1 (2,7)         7,9 (2,1)          6,2 (1,6)

60 hertz                                        -                       -                      -

(baseado no combustível diesel com uma gravidade específica de 0,85 e na conformação a BS2869, classe A2)

Sistema de exaustão                           50 hertz                                                       60 hertz

Tipo do silenciador:                                                                 Nível 1

Modelo do silenciador & Qty:                                                 MXC0996 (1)

Gota de pressão transversalmente

Sistema do silenciador: kPa (no hectograma)                                        6,00 (1,772)

- Redução de ruído do silenciador

Nível: DB                                                                            27,6

- Máximo Permissível Para trás

Pressão: kPa (dentro. Hectograma)                                                    10,2 (3,0)

- Fluxo do gás de exaustão: ³ /min de m (cfm)

- Apoio:                                 8,5 (300)

- Principal:

- Temperatura do gás de exaustão:  °C (°F)

³ /min de m (cfm)

- Apoio:                               570 (1058)

- Principal:

PH35E2

Desempenho Dat do alternador

Reactances mostrado é aplicável aprontar avaliações

• Baseado no mergulho da tensão de 30%. O motor melhorado que começa a capacidade está disponível com o gerador de ímã permanente opcional ou a excitação de AREP.

** Com o gerador de ímã permanente opcional ou a excitação de AREP.

Dados técnicos do alternador

PH35E2

Dados técnicos

3 avaliações e desempenhos da fase em 50 hertz, 3000 RPM

3 avaliações e desempenhos da fase em 60 hertz,

- RPM

Definições

Avaliação à espera

Estas avaliações são aplicáveis para fornecer a corrente elétrica contínua (na carga variável) no caso de uma falha de energia de serviço público. Nenhuma sobrecarga é permitida nestas avaliações. O alternador neste modelo é avaliado contínuo máximo (como definido em ISO 8528-3).

Avaliação principal

Estas avaliações são aplicáveis para fornecer a corrente elétrica contínua (na carga variável) no lugar do poder comercialmente comprado. Não há nenhuma limitação às horas de operação anuais e este modelo pode fornecer o poder da sobrecarga de 10% para 1 hora em 12 horas.

Condições de referência padrão

Nota: Condições de referência padrão 27°C (80°F) Temp da entrada de ar, 152.4m (500ft) A.S.L. humidade relativa de 60%. Dados de consumo do combustível na carga máxima com combustível diesel com gravidade específica de 0,85 e conformação a BS2869: 1998, classe A2.

Pesos e dimensões

Pesos: quilograma (libra)                                                             Dimensões: milímetro (dentro)

Dados gerais

Documentos

Um conjunto completo de manuais da operação e manutenção, de diagramas de fiação do circuito, e de folhetos de instrução encontrar da comissão/falha.

Gerando padrões ajustados

O equipamento encontra os seguintes padrões: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

FG Wilson é uma empresa inteiramente acreditada do ISO 9001.

Garantia

Todo o equipamento leva a garantia do fabricante completo.
