1. Poder à espera:                                       26,4 quilowatts

2.Engine fazem & modelam:                    Perkins 1103A-33G1

modelo 3.Alternator:                                     LL1014S

tipo de quadro 4.Base:                    Aço resistente das FabriCAT-partes-partsed

5. tipo do interruptor:                            3 Polo MCB

método 6.Cooling:                                Governo da água

7.Type:                                             Governo mecânico

10.Class:                                                ISO 8528 G2

relação 11.Compression:                               19.25:1

12.Displacement: l (cu.in)                         3,3 (201,4)

13.Bore/Stroke: milímetro (dentro)                  105,0 (4,1)/127,0 (5,0)

14.Moment da inércia: quilograma do ² de m (libra. no ²)               1,14

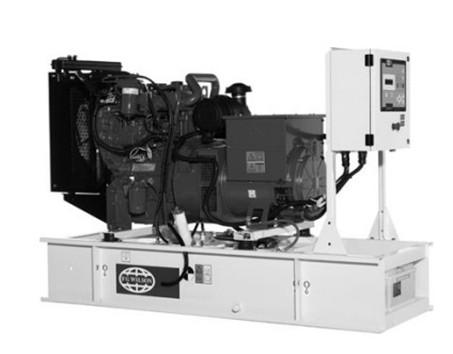

Gerador diesel de Perkins de 3 cilindros, 1103A-33G1, LL1014S

• Refira definições das avaliações na página 4.

Avaliações em 0,8 fatores de poder.

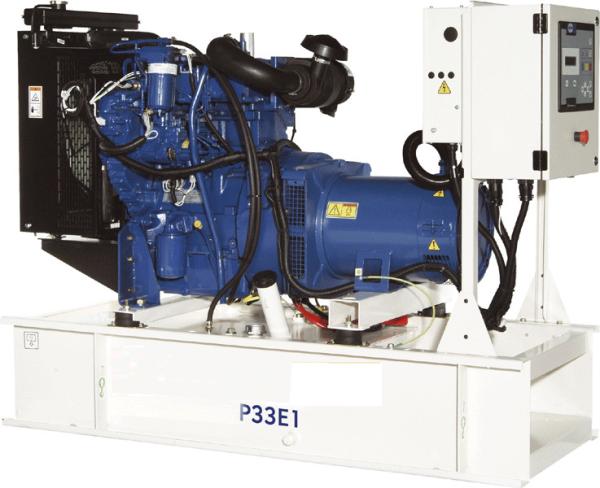

P30P1 / P33E1

Dados técnicos do motor

Dados físicos

Fabricante:                                                         Perkins

Modelo:                                                                1103A-33G1

No. dos cilindros/alinhamento:                                   3/na linha

Ciclo:                                                                     Curso 4

Indução:                                                       Aspirado naturalmente

Método refrigerando:                                              Governo da água

Tipo:                                                           Governo mecânico

Classe:                                                                  ISO 8528 G2

Relação de compressão:                                                 19.25:1

Deslocamento: l (cu.in)                                           3,3 (201,4)

Furado/curso: milímetro (dentro)                                   105,0 (4,1)/127,0 (5,0)

Momento de inércia: quilograma do ² de m (libra. no ²)                           1,14 (3896)

Sistema elétrico do motor:

- Tensão/terra:                                                 12/Negative

- Carregador de bateria ampères:                                              65

Peso: quilograma (libra) - seca:                                             412 (908)

- Molhado:                                                                    430 (948)

Sistema de ar                                     50 hertz                                                       60 hertz

Tipo do filtro de ar:                                                          Substituível

Fluxo do ar de combustão do elemento: ³ /min de m (cfm)

- Apoio:                                      2,5 (88)                                                   3,0 (106)

- Principal:                                          2,5 (88)                                                   2,9 (102)

Entrada máxima do ar de combustão

Limitação: kPa (em H2O)            6,5 (26,1)                                                  6,5 (26,1)

Fluxo de ar refrigerando do radiador:

³ /min de m (cfm)                             69,6 (2458)                                                90,6 (3200)

Limitação externo ao fluxo de ar refrigerando: Pa (em H2O)             120 (0,5)          120 (0,5)

Sistema de refrigeração                            50 hertz                                                       60 hertz

Capacidade de sistema de refrigeração: l (E.U. galão) 10,2 (2,7)                                           10,2 (2,7)

Tipo da bomba de água:                                                      Centrifugador

O calor rejeitou para molhar & o óleo lubrificante: quilowatt (BTU/MIN)

- Apoio:                                         15,2 (864)                                        21,6 (1228)

- Principal:                                             13,6 (773)                                        19,2 (1092)

Irradiação térmica à sala: quilowatt (BTU/MIN)

- Apoio:                                           9,2 (523)                                            9,7 (552)

- Principal:                                               8,2 (466)                                            8,4 (478)

Carga do fã do radiador: quilowatt (cavalos-força)              0,3 (0,4)                                              0,5 (0,7)

Sistema de refrigeração projetado operar-se em circunstâncias ambientais até 50°C (122°F).

Desempenho                                50 hertz                                                       60 hertz

Velocidade de motor: RPM                       1500                                                        1800

Poder bruto do motor: quilowatt (cavalos-força)

- Apoio:                                   31,0 (42,0)                                             36,5 (49,0)

- Principal:                                       28,2 (38,0)                                             33,1 (44,0)

BMEP: kPa (libras por polegada quadrada)

- Apoio:                               752,0 (109,0)                                          738,0 (107,0)

- Principal:                                     684,0 (99,2)                                            669,0 (97,0)

Poder regenerative: quilowatt                7,0                                                           9,0

sistema das LubriCAT-partes-partsion

Tipo do filtro de óleo:                                                    Rotação-em, fluxo completo

Capacidade total l do óleo (E.U. galão):                                      8,3 (2,2)

Bandeja de óleo l (E.U. galão):                                                      7,8 (2,1)

Tipo do óleo:                                                             AP1 CG4 15W-40

Método refrigerando:                                                          Água

Sistema de combustível

Tipo do filtro de combustível:                                                     Substituível

Combustível recomendado elemento:                             Classe A2 diesel

Consumo de combustível: l/hr (E.U. gal/hr)

110%              100%               75%                50%

Carga               Carga               Carga               Carga

P30P1

50 hertz          7,6 (2,0)          6,9 (1,8)          5,2 (1,4)          3,8 (1,0)

60 hertz          8,9 (2,4)          8,0 (2,1)          6,2 (1,6)          4,7 (1,2)

P33E1

50 hertz                                  7,6 (2,0)          5,7 (1,5)          4,1 (1,1)

60 hertz                                  8,9 (2,4)          6,8 (1,8)          5,0 (1,3)

(baseado no combustível diesel com uma gravidade específica de 0,85 e na conformação a BS2869, classe A2)

Sistema de exaustão                           50 hertz                                                       60 hertz

Tipo do silenciador:                                                              Nível 1

Modelo do silenciador & Qty:                                Gota de pressão de SD50 (1) transversalmente

Sistema do silenciador: kPa (no hectograma)     1,80 (0,532)                                            2,00 (0,591)

Redução de ruído do silenciador

Nível: DB                                          20                                                           19

Máximo Permissível Para trás

Pressão: kPa (dentro. Hectograma)                 15,0 (4,4)                                                15,0 (4,4)

Fluxo do gás de exaustão:

³ /min de m (cfm)        - Apoio:          6,2 (219)                                                7,5 (265)

- Principal:                5,2 (184)           6,3 (222)

Temperatura do gás de exaustão:  °C (°F)

³ /min de m (cfm)        - Apoio:         490 (914)                                                 510 (950)

- Principal:                                         472 (882)                                                501 (934)

P30P1 / P33E1

Dados de desempenho do alternador

Reactances mostrado é aplicável aprontar avaliações

• Baseado no mergulho da tensão de 30%. O motor melhorado que começa a capacidade está disponível com o gerador de ímã permanente opcional ou a excitação de AREP.

** Com o gerador de ímã permanente opcional ou a excitação de AREP.

Dados técnicos do alternador

P30P1 / P33E1

Dados técnicos

3 avaliações e desempenhos da fase em 50 hertz, 1500 RPM

3 avaliações e desempenhos da fase em 60 hertz, 1800 RPM

Definições

Avaliação à espera

Estas avaliações são aplicáveis para fornecer a corrente elétrica contínua (na carga variável) no caso de uma falha de energia de serviço público. Nenhuma sobrecarga é permitida nestas avaliações. O alternador neste modelo é avaliado contínuo máximo (como definido em ISO 8528-3).

Avaliação principal

Estas avaliações são aplicáveis para fornecer a corrente elétrica contínua (na carga variável) no lugar do poder comercialmente comprado. Não há nenhuma limitação às horas de operação anuais e este modelo pode fornecer o poder da sobrecarga de 10% para 1 hora em 12 horas.

Condições de referência padrão

Nota: Condições de referência padrão 27°C (80°F) Temp da entrada de ar, 152.4m (500ft) A.S.L. humidade relativa de 60%. Dados de consumo do combustível na carga máxima com combustível diesel com gravidade específica de 0,85 e conformação a BS2869: 1998, classe A2.

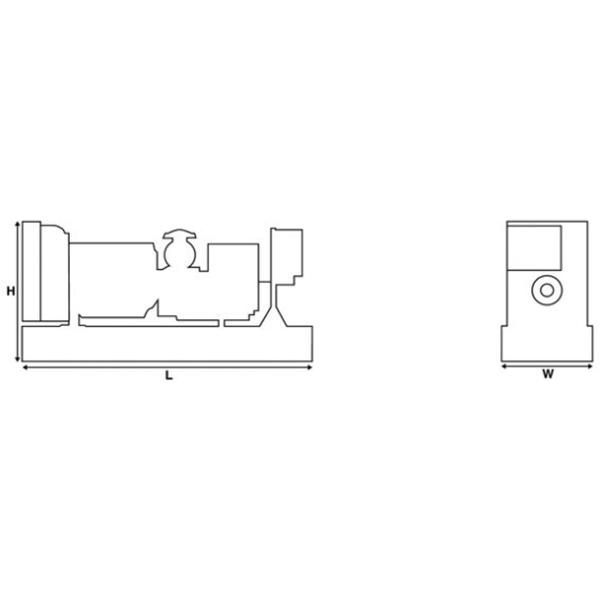

Pesos e dimensões

Pesos: quilograma (libra)                                                             Dimensões: milímetro (dentro)
