Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm
Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm
Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm
Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm
Especificações
Number modelo :
K-KFD5
Lugar de origem :
China
MOQ :
10PCS
Termos do pagamento :
L/C, T/T, Western Union
Capacidade da fonte :
35000pcs/year
Prazo de entrega :
Dentro de 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Material :
Bronze
Gênero :
Fêmea
Nome do produto :
2,92 mm, tipo K, SMK
Palavras-chaves :
conector do painel da flange 2-holes
Artigo :
Conectores de onda milimétrica
Chapeamento :
Ouro chapeado
Aplicação :
Uma comunicação satélite
Isolador :
PTFE
impedância :
50ohm
Descrição

Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm



K-tipo (2.92mm, SMK) conectores da onda de milímetro, igualmente chamados conectores de 2.92mm. É um dos conectores os mais populares da onda do medidor. A escala de frequência larga é até 40GHz. Podem ser acoplados com os conectores de SMA e de 3.5mm.

Este o K-tipo (2.92mm, SMK) conectores é adota a relação de ar, que os fazem com pequeno em tamanho, luz no peso e muito seguro na conexão, etc.

A elevada precisão conectores (fêmeas) coaxiais de 2,92 milímetros de 50 ohms para o uso de uso geral do RF e da micro-ondas. Estes conectores do elevado desempenho são usados em uma grande variedade de ajustes do teste e da medida que variam de celular às comunicações satélites para a harmonização apropriada da interconexão do equipamento e do cabo. Os conectores são construídos de um de aço inoxidável durável e projetados suportar o uso repetido. Caracterizam um dielétrico do ar com um apoio plástico do condutor do centro da perda-perda.

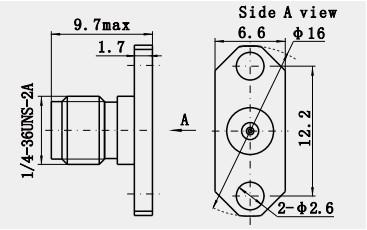

O desenho de esboço de conectores da onda de milímetro 2 furos flangeia fêmea dos conectores do painel 2.92mm: (milímetro)
Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm

Number modelo Descrição
K-KFD5 furos fêmeas de 2.92mm os 2 flangeiam RFconnector




Especificação:

Impedância 50 Ω
Escala de frequência C.C. - 40 gigahertz
Avaliação da tensão 250 VRMS (Máximo Nível do mar)
Tensão de suporte dielétrica 750 VRMS (Máximo Nível do mar)
Relação de onda de posição de tensão
VSWR		 ≤ 1,05 + 0.005f
Resistência de contato MΩ do ≤ 3,0 do condutor do centro
  MΩ exterior do ≤ 2,0 do condutor
Resistência de isolação ≥ 5000 MΩ
Condutor interno Tomada masculina: De bronze, ouro chapeado
  Jack fêmea: BECU, ouro chapeado
Contato resiliente BECU, folheado a níquel
Corpo/Shell/alojamento De bronze, ouro chapeado
De aço inoxidável, Passivated
Isolador PEI
Gaxeta Borracha de silicone
Temperatura -55℃ ~ +125℃
Durabilidade 500 ciclos
Torque 0,79 ~ 1,13 N.m



Características:
• Pode acoplar-se e intercambiar-se com série de SMA, série de K, 2.4mm, conectores de 3.5mm.
• Desempenho elétrico superior até 40 gigahertz
• Tem as vantagens do volume pequeno, frequência de pouco peso, alta do uso, segura conecta.
• Grande para as aplicações que exigem a transmissão de alta frequência
• Relação de acoplamento do conector por MIL-STD-348
• Os contatos fêmeas têm a construção original do três-entalhe
• Um dielétrico do ar com um apoio plástico do condutor do centro da perda-perda.
• Tem a frequência alta do uso, segura conecta.



Dimensões da relação:

Os conectores da onda de milímetro 2 furos flangeiam fêmea dos conectores do painel 2.92mm

Aplicação:
* mísseis e sistemas de orientação
* sistemas de telecomunicação
* instrumentação
* Satcom
* computador/LANs
* telecomunicações
* sistemas de navegação
* centros de pesquisa
* uma comunicação satélite



O outro conector fêmea 2.92mm masculino do RF:

Número da peça
Descrição
K-KFD14
tipo conector coaxial fêmea de 2.92mm de K RF
K-KFD75G
Tipo de aço inoxidável conector coaxial fêmea de 2.92mm de K RF
K-KFD8
tipo conector coaxial fêmea de 2.92mm de K RF

K-JFD9G
Tipo de aço inoxidável conector coaxial de 2.92mm do RF do homem de K
