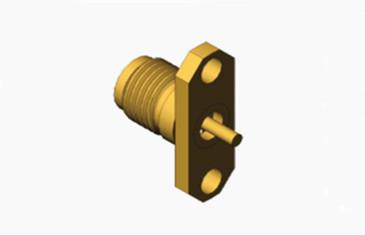

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip
Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip
Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip
Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip
Especificações
Número do modelo :
K-KFD34
Local de origem :
China
Quantidade mínima de encomenda :
10 PCS
Condições de pagamento :
L/C, T/T, Western Union
Capacidade de abastecimento :
35000PCS/ano
Tempo de entrega :
Dentro de 5 a 7 dias úteis (para existências)
Detalhes da embalagem :
Cartão de exportação padrão
Tipo :
2.92mm, tipo K, SMK.
Palavras-chave :
2 furos flangeiam conectores do painel
Ponto :
Conectores de onda milimétrica
Apresentação :
Revestidos de ouro
Aplicação :
RF/Satcom
Isolador :
PTFE
impedância :
50 Ohms
Gênero :
Fêmea
Descrição

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip



O conector tipo K, também conhecido como conector tipo 2.92, é uma série de conectores de onda milimétrica amplamente utilizada.Produtos da série 5 através de uma interface de arEste conector apresenta um tamanho compacto, design leve, desempenho de alta frequência e conexão confiável.

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip

Especificações:

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Impedância 50 Ω
Faixa de frequência DC - 40 GHz
Nomenclatura de tensão 250 VRMS (nível máximo do mar)
Voltagem resistente dielétrica 750 VRMS (nível máximo do mar)
Relação de onda de voltagem permanente
VSWR		 ≤ 1,05 + 0,005f
Resistência ao contacto Condutor central ≤ 3,0 mΩ
  Condutor externo ≤ 2,0 mΩ
Resistência ao isolamento ≥ 5000 MΩ
Condutor interno Equipamento para a produção de alumínio
  Jack feminina: BeCu, Revestido de Ouro
Contato resistente BeCu, revestido com níquel
Corpo / Concha / Habitação Latão, revestido de ouro
Aço inoxidável, passivado
Isolador PEI
Garrafas Borracha de silicone
Temperatura -55°C ~ +125°C
Durabilidade 500 Ciclos
Torque 0.79 ~ 1.13 N.m.



Outros conectores RF de 2,92 mm, macho, fêmea

Número da parte
Descrição
K-KFD21
2Conector coaxial RF feminino de 92 mm tipo K
K-KFD87G
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
K-KFD42
2Conector coaxial RF feminino de 92 mm tipo K

K-JFD61G
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm



1.

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip

2.

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip



3.

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip



4.

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip

Características:

  1. Capacidade de alta frequência: O conector de 2,92 mm suporta frequências de até 40 GHz, que se enquadram no espectro de ondas milimétricas, o que o torna ideal para aplicações como comunicações por satélite, sistemas de radar,e transmissão de dados de alta velocidade.
  2. Pequeno tamanho: Com um diâmetro externo de 2,92 mm, este conector é muito menor do que os conectores tradicionais como SMA ou BNC.Seu tamanho compacto permite projetos de circuitos mais densos e é particularmente vantajoso onde o espaço é um prémio, como em dispositivos portáteis ou circuitos integrados.
  3. Construção leve: Feito de latão, o conector é durável e leve, o que reduz o peso total do equipamento, o que é crucial para aplicações aeroespaciais, onde cada grama conta.



Aplicação:

  1. Degradação mínima do sinal: O pequeno tamanho e o dielétrico de ar reduzem significativamente a perda e a distorção do sinal, preservando a integridade do sinal em frequências mais elevadas, onde esses efeitos se tornam mais pronunciados.
  2. Eficiência do espaço: O factor de forma compacto permite a colocação mais próxima dos componentes nos PCB, facilitando a concepção de sistemas eletrónicos altamente integrados sem comprometer o desempenho.
  3. Durabilidade e Confiabilidade: A construção em latão combinada com um robusto mecanismo de ligação garante fiabilidade a longo prazo mesmo em condições ambientais adversas comuns em aplicações de alta frequência,tais como temperaturas extremas ou tensões mecânicas.
  4. Otimizado para o espectro de ondas milimétricas: concebido especificamente para operação na faixa de ondas milimétricas, o 2.As características do conector de 92 mm alinham-se perfeitamente com os requisitos dos sistemas de comunicação modernos e tecnologias de radar que operam nessas frequências.

Série K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstripSérie K ((2.92mm) Conector RF de montagem de flange feminino de latão com microstrip
