Mine o equipamento de testes da resistência da transição do cabo/instrumento do teste

1. Aplicação

O verificador da resistência da transição do cabo da mina ZY6221 é um instrumento especial para testar a resistência da transição do cabo mineral macio de borracha. O demonstrador bonde dos usos do instrumento para indicar automaticamente a fase do valor e da correspondência da resistência da transição no instrumento com símbolos e figuras. É conveniente para provar e seguro para testar. É apropriado para plantas do cabo, minas, transmissão de energia, pesquisa científica e outras unidades. É um instrumento necessário para a inspeção da qualidade de produtos do cabo da mina.

A fim usar com segurança e corretamente o equipamento e dar o jogo completo a seu papel, leia por favor as instruções com cuidado antes de usar o equipamento.

2. Características funcionais

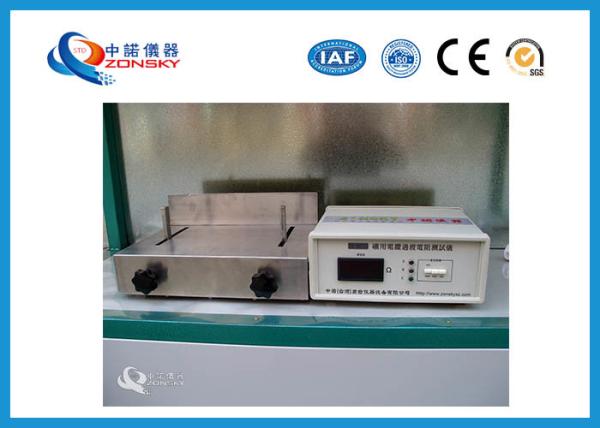

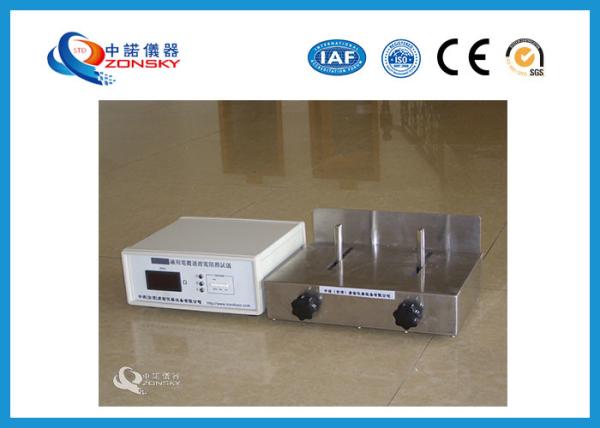

O instrumento é dividido em duas porções: teste bonde e mecanismo mecânico da transmissão.

(1) peça elétrica do teste: O controle do microcomputador, nenhum potenciômetro mecânico, testa a saída ajustável atual do seguimento automático.

Indicação digital do diodo emissor de luz, com unidade, ponto decimal e exposição automática da sobrecarga.

Detecte automaticamente a fase do cabo e indique-a com os tubos luminescentes de A, de B e de C.

(2) peça mecânica da transmissão: dispositivo bonde da operação manual, amostra da broca da broca elétrica.

3. Alvo técnico: Padrão da aplicação: GB1170 - 74

Escala da medida: 0 - ômega 20K.

Escala: 2K ômega, engrenagens 20K dois

Corrente do teste: 0 - 5mA ajustável

Precisão da medida: ± (0,5% palavras de leitura do ± 2)

Exposição: indicação digital 0 do diodo emissor de luz do bocado de 3 1/2 --- 1999

Cremalheira de teste:

(1) comprimento L ≤ da amostra 500 milímetros

(2) o diâmetro exterior do espécime é 20 - 100mm

≤ 1.5mm do diâmetro da ponta de prova (de 3)

Fonte de alimentação: 220V ± poder 50HZ ou 60HZ de 10% < 70W="">

Temperatura ambiental: -10 ~ ℃ 40

Umidade ambiental: menos de 85% R.H

Tamanho do instrumento: 110 * 440 * 320mm

Peso: 3kg

4. Preparação da amostra

À exceção dos produtos no padrão de GB/T 12972,3, tome um cabo protegido isolado ou cabo da monitoração do comprimento arbitrário e descasque fora a parte dianteira do cabo com uma faca para expor o condutor protegido amostra da linha elétrica (ou a linha condutor da monitoração).

Os produtos no padrão de GB/T 12972,3 podem estar a um comprimento completo ou pelo menos 5m. Em uma extremidade da amostra, um condutor e um condutor concêntrico são expostos. No outro extremo da amostra, o condutor concêntrico é descascado e dobrado para fora, e a camada semi-condutora na isolação é exposta pelo menos 0.1m.

Após a preparação de amostras, aperte a amostra com braçadeira de cabo.

5. Procedimento de teste

(1) discriminação da fase

Três fios de conexão são usados para conectar o rosa traseiro (positivo), o amarelo (positivo) e os terminais (positivos) do verde do verificador ao poder protegido três retiram o núcleo de condutores respectivamente. Os fios aterrando dos fios discriminantes da fase são conectados à broca de mão da agulha do metal (os fios discriminantes da fase são conectados fora da broca de mão, da atenção do pagamento à conexão segura). Abra o interruptor de alimentação e pressione o painel frontal. A chave da “discriminação”, com um diâmetro da agulha do metal menos de 1.5mm no cabo, tal como a luz indicadora do painel frontal do instrumento, a fase foi selecionada exatamente. Se o indicador do painel frontal não está ligada, reintroduza o cabo com uma agulha do metal menos de 1.5mm no diâmetro até que o indicador do painel frontal esteja ligada. Após ter selecionado a precisão, pode incorporar a etapa do teste. Ao julgar a fase de cabo de UYPTJ, três fios de conexão são usados para conectar as fases (positivas) traseiras do vermelho (positivo), do amarelo (positivo) e do verde no protetor do metal do fio à terra respectivamente, e o julgamento é feito pressionando a chave da “discriminação”.

(2) procedimento de teste

Selecione uma boa fase, remova a broca (levante delicadamente, você pode furar para baixo), mantenha a ponta de prova. O condutor protegido amostra selecionado do núcleo do poder (ou o condutor do núcleo da monitoração) e aterrar o condutor do núcleo são conectados aos polos positivos e negativos da placa traseira do instrumento respectivamente.

No estado livre da amostra, pressione as chaves de escala do teste do painel frontal (20K, 2K) para medir a resistência do circuito.

(3) pontos de teste para cada cabo de alimentação e núcleo para monitorar (à exceção dos produtos no padrão de GB/T 12972,3).

Para os produtos no padrão de GB/T 12972,3, as extremidades expostas do condutor são conectadas aos terminais do painel traseiro (A (positivo), B (positivo) e C (positivo) do resistor com fios de conexão do amarelo, os verdes e os vermelhos respectivamente. A ponta de prova da broca é conectada ao outro terminal (N (a terra)) por uma linha de conexão preta. A ponta de prova é pressionada verticalmente na camada semi-condutora exposta. A pressão é (30±5) N (controlado à mão). A resistência do circuito é medida pressionando as chaves de escala do teste do painel frontal (20kΩ, 2KΩ). A distância é 20 milímetros, e 5 valores são medidos.

A ponta de prova da broca tem duas agulhas do metal de 1,5 milímetros não maiores e um diâmetro de 5mm cobre e de agulhas do zinco. Ao usar uma agulha do metal menos de 1,5 milímetros, introduza a ponta de prova na broca de mão e a agulha do metal na ponta de prova fornecida pelo instrumento. Ao usar a agulha do metal de 5 milímetros, introduza a ponta de prova da agulha do metal com os 5mm na broca de mão. A ponta de prova deve ser introduzida na extremidade, e a broca de mão tem um auto que aperta o dispositivo. Os produtos no uso padrão de GB/T 12972,3 5 milímetros agulhas de cobre e de zinco, quando outros produtos usarem agulhas do metal com diâmetro menos de 1,5 milímetros. Levante delicadamente e você pode furar para baixo. Ao testar produtos no padrão de GB/T 12972,3, não remova a broca.

6. Resultados da análise e tratamento

O valor médio aritmético de cinco valores medidos para produtos no padrão de GB/T 12972,3 não excederá o valor especificado do padrão.

Para a avaliação dos valores da resistência da transição de outros produtos do cabo da mina, os valores medidos da resistência da transição em cada ponto não excederão os valores padrão.

7. Pontos para a atenção na experiência

A discriminação e os testes devem ser realizados separadamente, e a broca de mão deve ser removida para reter a agulha do metal (exceto GB/T 12972,3).

Ao testar produtos no padrão de GB/T 12972,3, use o arquivo da escala 2KΩ. Teste os outros produtos usando o arquivo da escala 20KΩ.

A broca de mão tem a função da rotação positiva e negativa. A ponta de prova positiva é introduzida no cabo e a agulha do metal com diâmetro menos de 1.5mm é removida pela rotação reversa. O interruptor está na parte superior da broca de mão.

O depois de uso, o botão de teste do painel frontal deve ser restaurado, e desliga a fonte de alimentação.

O erro de medida da engrenagem 2KΩ e da engrenagem 20KΩ deste instrumento não é mais do que (±0.5%Rd±20d) a engrenagem 200KΩ.

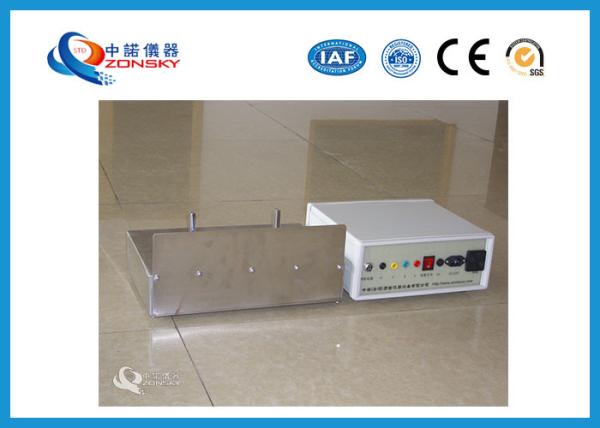

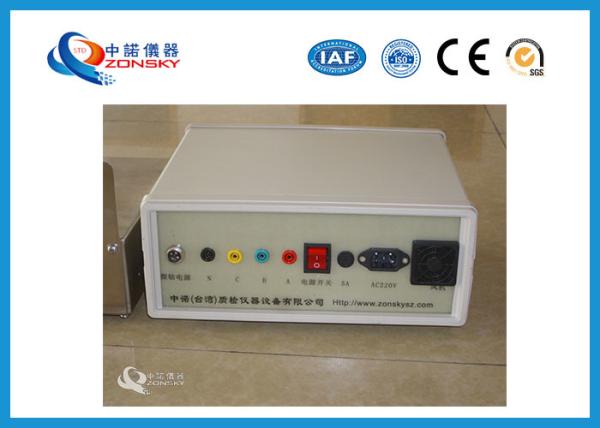

O painel traseiro tem três cargos do terminal positivo (vermelho (positivo), amarelo (positivo), verde (positivo), um terminal, uma fonte de alimentação da perfuração, etc. pretos negativos. A chave da “discriminação” do interruptor da escala do painel frontal é a função da discriminação, a engrenagem 2KΩ e a engrenagem 20KΩ são a função de teste, e a exposição indica os valores medidos. A medida mostra que “1" e os dados medidos excede a escala (ou a conexão não é conectado bem).

A função da braçadeira de cabo é fazer a amostra reta e conveniente testar.

Quando o poder é desligado, o instrumento indica dados diferentes quando não é testado.
