Verificador da resistência do volume do semicondutor/máquina de testes

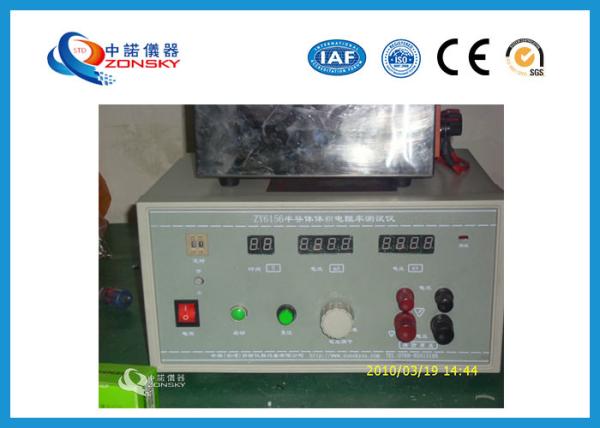

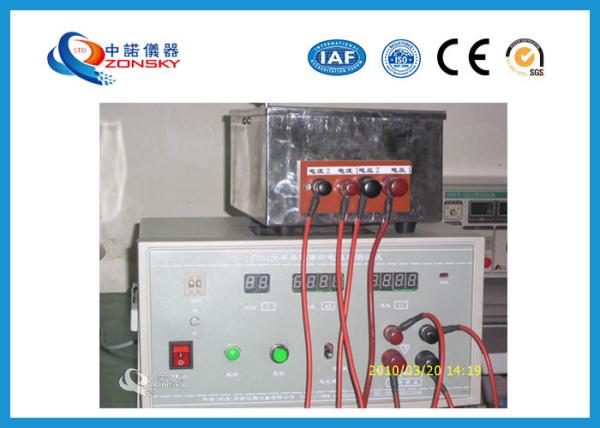

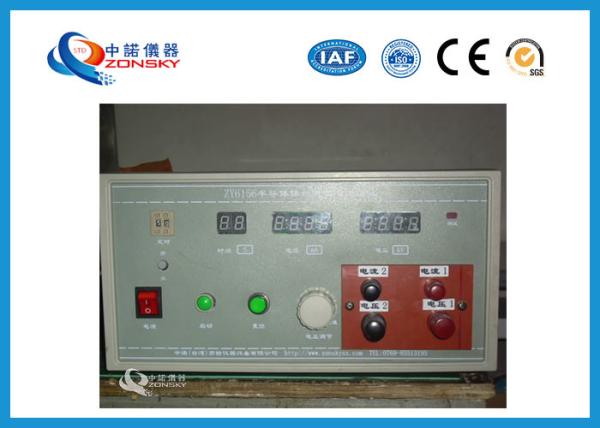

1. Descrição

O verificador volumétrico da resistência do semicondutor ZY6156 é apropriado para medir a resistividade de volume dos materiais semi-condutores de borracha e plásticos para fios e cabos. Conforma-se a GB/T3048.3 de “resistividade volume de borracha semi-condutor e os materiais plásticos” testam o método.

2. Padrões

GB/T3048.3

3. Parâmetros de desempenho

Fonte de alimentação de DC: tensão 0 ~ 5000V ajustável

Medidor atual: 0 ~ 20 miliampères

Elétrodo atual: 20 milímetros x 70 milímetros

Elétrodo da tensão: 1,0 milímetros

A escala da medida da resistência é 0 ~ 108 ohms.

A pressão do elétrodo potencial ao longo da largura do espécime: 65 N/M

Tamanho da placa da isolação: 80 milímetros * 180 milímetros

Fonte de alimentação de trabalho: C.A. 220V, 50HZ

4. Teste circunstâncias ambientais

Temperatura ambiental: 23 ℃ do ± 2

Humidade relativa: (50 ± 5) %

5. Teste notas

Preparação do espécime

(1) três espécimes do mesmo tamanho são preparados pelo menos para cada teste. Os espécimes são retangulares, 110 milímetros de comprimento, 50 milímetros na largura e 2 milímetros ou 4 milímetros na espessura. A espessura deve ser medida em aproximadamente 6 pontos da distância igual ao longo do comprimento do espécime, e a diferença entre o valor medido e o valor médio de cada ponto não deve exceder (±5%).

(2) a superfície da parte de teste deve estar limpa. Quando necessária, a parte de teste pode delicadamente ser esfregada com a argila misturada com água, a seguir enxaguada com água destilada, e secada então no ar. Ao esfregar, a superfície da parte de teste não deve ser danificada, e a parte de teste não deve ser limpada com o solvente orgânico que tem o corrosivo ou o efeito do inchamento.

(3) os espécimes vulcanizados ou plastificados devem ser colocados no mínimo 16 horas antes que possam ser usados para o teste, mas o tempo o mais longo não deve exceder 28 dias. A parte de teste usada como um teste do contraste tem o mesmo tempo de armazenamento que possível.

6. Pré-tratamento antes do teste

(1) as duas extremidades da amostra são apertadas em dois dispositivos bondes atuais do elétrodo e colocadas na placa de isolamento. A amostra é aquecida por 2 horas no ℃ (70±1) em um termostato.

(2) após o aquecimento, as amostras, os elétrodos atuais e as placas de isolamento foram removidos e colocados por 16 horas sob o ambiente do ℃ (23±2) e (50±5) dos % da humidade relativa.
