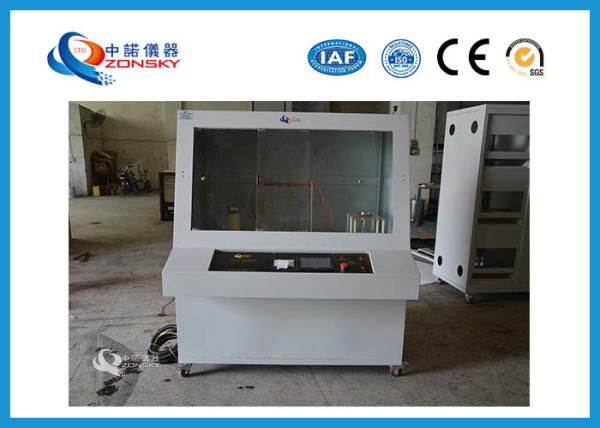

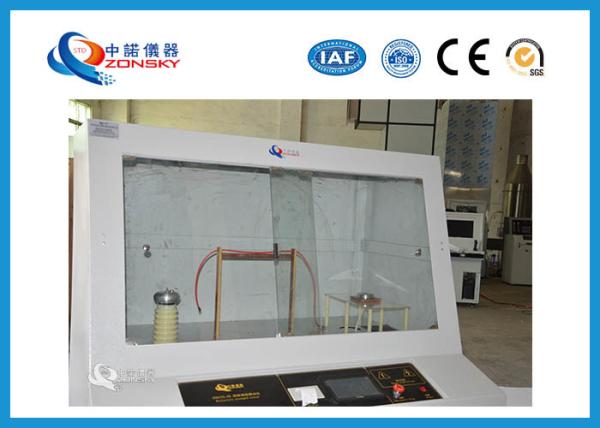

Equipamento de testes da força IEC60243/instrumento bondes do teste para materiais de isolação contínua

1. Descrição

O verificador é apropriado pela força de teste da divisão e o tempo de suporte da tensão de materiais de isolamento contínuos tais como a pintura dos plásticos, do filme, da resina, da mica, da cerâmica, a de vidro e do isolamento sob a tensão da frequência do poder.

2. Padrões

GB1408.1, IEC60243-1, GB/T1695-2005, GB/T3333 GB12656 e ASTM D149

Conforma-se a GB1408.1, IEC60243-1 “método bonde do teste de força para o material de isolamento contínuo - teste na frequência do poder”, no GB/T1695-2005 da “método medida para a força da tensão de divisão da frequência do poder e a resistência da tensão da borracha” padrões do teste de GB/T3333 GB12656 Vulcanized e de ASTM D149.

3. Espaço de aplicação

Apropriado para contínuo e o uniforme impulsionar ou impulsionar ponto por ponto, aplicam a tensão da corrente alternada à amostra até a divisão, medem o valor da tensão de divisão e calculam a força da divisão da amostra. Use o método do impulso rápido, levante a tensão para o valor especificado, mantenha a amostra da divisão por um determinado período de tempo, e ajuste o valor especificado como o valor da resistência da tensão da amostra.

4. Termos e definições

(1) valor do withstand da tensão: levante rapidamente a tensão para o valor especificado, mantêm a amostra não dividida por algum tempo, chamam este valor da tensão do valor da tensão de withstand da amostra, expressado no quilovolt.

(2) tensão de divisão: A amostra é dividida sob alguma tensão. Neste tempo, o valor da tensão é chamado a tensão de divisão, que é expressada em termos do quilovolt.

força da tensão de divisão (de 3): A relação da tensão de divisão da amostra a sua espessura é chamada a força da tensão, que é expressada em KV/mm.

5. Os parâmetros técnicos principais do instrumento

(1) tensão do teste: 0 ~ um ajustável contínuo de 50 quilovolts

(2) capacidade do transformador: 2 KVA

tensão de divisão (de 3): 0 ~ 50 QUILOVOLTS

(4) impulsione a velocidade: 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 (KV/S) 10 engrenagens, além do que a necessidade para o regulamento infinito manual da velocidade.

(5) intensifique o regulamento da velocidade: servo motor para o regulamento bonde da velocidade

(6) precisão da medida da tensão: menos de 2%

seleção atual do escapamento (de 7): 1~20 miliampères

(8) métodos do teste: Teste da C.C., teste da C.A.

(9) impulsione o modo: impulso manual e impulsionador automático do programa.

(10) a fonte de alimentação da frequência do poder é onda de seno 50Hz.
