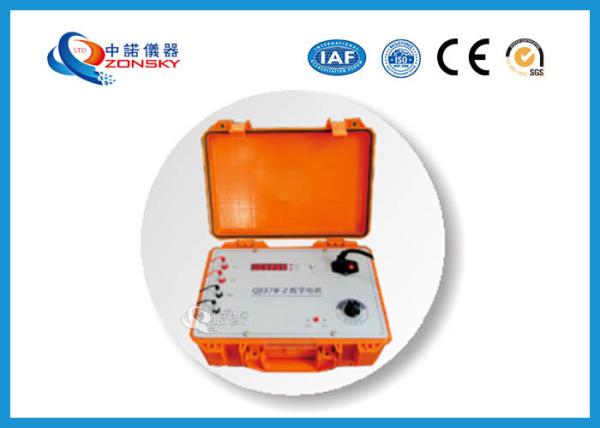

Verificador bonde compacto da resistência da ponte/condutor de Digitas

1. Características

Espaço da medida: 0,01 μΩ ~ 1,111 KΩ, em escalas do total 7. É apropriado testar a baixa resistência da eletricidade da C.C.

A baixa voz, consome baixo, sensibilidade alta

2. Parâmetros técnicos principais

2,1 QJ57 de acordo com GB3930-83, ZBY164-83

2,2 parâmetros principais: mostrado como a tabela 1

Tabela 1

2,3 escala de erro

Elim=±C% (RN/10+x)

Elim: limite do erro, RN: dados baixos

C: Índice X da categoria da precisão: contando dados do prato

2,4 circunstâncias ambientais

Uma temperatura de Referency: Umidade 20±0.5℃: 40%~60%

Temperatura padrão de B: Umidade 20±5℃: 20%~75%

3. Dispositivo do ajuste

Um dispositivo mecânico e bonde do ajuste

B que umedece o tempo: menos de 4 s

Sensibilidade de C: a resistência elétrica afasta-se uma categoria, ajustando o dispositivo afasta-se mais de 1 gride

Voz de D: agitação do indicador menos de 1/3 de grade

Suporte da bateria do dispositivo socket.in do ajuste de E

Poder: tipo paralela da ponte R40 da bateria de 1.5V, ajustando o poder: 6F22 tipo bateria de 9V, 1 parte

Dimensão: 30mm×250mm×160mm

Peso: 6KG

4. Uso

4,1 preparação

Prepare baterias, multiplique o agjust da taxa à “BV” e ao “GV”. Pré-aqueça por 5 minutos, ajuste do “o dispositivo ajuste”, os carrilhões 0 do indicador.

4,2 teste

A resistência da eletricidade seja conectada com o C1, P1, P2, C2, a resistência entre o AB seja testar .you deve usar a linha do condutor cuja a resistência é menos do que 0.01Ω.

Você deve calcular que a resistência e o seletos multiplicam a taxa, contando o prato, a imprensa “G” “B” para ajustar a contagem do prato, indicador nulo serão zero, naquele tempo, a ponte são equilibrados.

Rx = multiplica o × da taxa que conta o prato

4,3 contando o prato: Escolheu o poder de multiplicação apropriado, e o número esquerdo não deve ser 0, ponto redondo no inferior esquerdo do primeiro prato de contagem é ponto de raiz. “X” representa 10.

4,4 indicador nulo

Você deve escolheu a alimentação externa quando você testa a baixa resistência elétrica por muitos tempos. O interruptor de alimentação ajusta a “B”. Se você quer a sensibilidade muito alta, você pode escolheu indicador nulo avançado através do terminal de G, ao mesmo tempo, você deve pôr o swith dirige a “G”.

Nota 5

5,1 você deve pressionar “B” primeiramente, e pressiona então “G” quando o teste carregou a resistência elétrica da C.C. você deve pressionar “G” primeiramente, e pressiona então “B”.

5,2 você deve torcer a linha de quatro condutores em uma linha. A fim aumentar a resistência ao eletromagnetismo e ao campo magnético, a linha da terra deve conectar com o terminal da terra.

5,3" retorno de B” e de “G”, e multiplicação do interruptor de alimentação fora após o teste, tomarem por favor a saída mais batterier quando muitos tempos nenhum uso.

5,4 armazenamento: 5 ~ 35 ℃, umidade: 25% ~ 80%.
